三、墻梁
由支承墻體的鋼筋混凝土托梁及其以上計算高度范圍內的墻體所組成的組合構件稱為墻梁。墻梁包括簡支墻梁、連續墻梁和框支墻梁，可分為承重墻梁和自承重墻梁。在墻梁的墻體上不開洞口的稱為無洞口墻梁，開有洞口的稱為有洞口墻梁。
(一)墻梁的受力特點與破壞形態
1.簡支無洞口墻梁

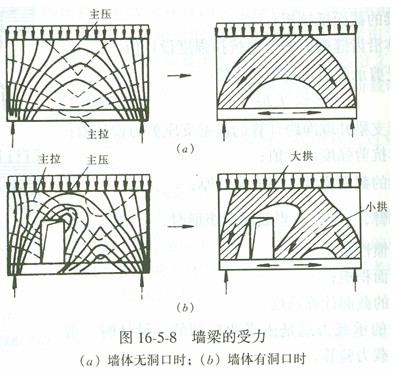

墻梁是由墻和托梁組合而成。當托梁及其上的墻體達到一定強度后。它們兩者就能共同工作，在裂縫出現前，如同鋼筋混凝土和磚砌體兩種材料組成的深梁。根據用有限單元法分析。在均布荷載作用下，其主應力軌跡線如圖16-5-8所示。當墻體無洞口時，主壓應力都指向支座，墻梁形成拱作用，托梁主要受拉，這與一般受彎構件情況不同。根據試驗研究，影響墻梁破壞形態的因素較多，如砌體高跨比(hw/l0)、托梁高跨比(hh/l0)、砌體的抗壓強度設計值(f)、混凝土的軸心抗壓強度設計值(fc)、托梁的縱向受力鋼筋配筋率(ρ)、加荷方式、墻體開洞情況以及有無縱向翼墻等。由于這些因素的不同，將發生下述幾種破壞形態。(圖16-5-9)
(1)彎曲破壞
當托梁中的配筋較少，而砌體強度卻相對較高，且hw/lo亦較小時，則一般先在跨中出現豎向裂縫。隨著荷載的增加，豎向裂縫穿過托粱和墻體界面，迅速上升，最后托梁的下部和上部主筋先后達到屈服，墻梁沿跨中垂直截面發生彎曲破壞。圖16-5-8a
