　　一、相似定理

　　(一)相似第一定理——相似現象的性質

　　兩個物理現象的相似，要求兩個現象具有相同物理性質的變化過程，參與兩個現象中對應的同名物理量之間有固定的比例常數。

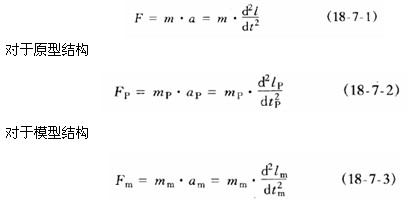

　　根據牛頓運動定律，作用于結構的慣性力

　　式中F、m、l和t分別為慣性力、質量，位移和時間。下標p與m分別表示原型和模型。由于要求各同名物理量之間有固定的比例常數

　　則

　　式中SF、Sm、Sl和St為慣性力、質量，位移和時間的相似常數

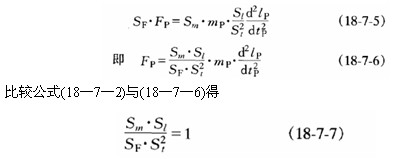

　　將公式(18—7—4)代人(18—7—3)得

　　上式相似常數群為兩現象相似各相似常數之間需要滿足的一定關系，稱為模型與原型相似的相似指標，相似現象的相似指標等于1。

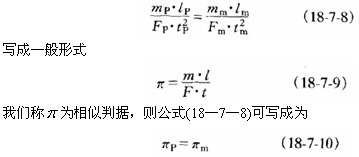

　　由公式(18—7—4)和(18—7—7)可得

　　由公式(18—7—7)和(18—7—10)說明相似第一定理。即相似現象的相似指標等于1，或相似判據相等。相似判據將兩個相似現象中的物理量關系確定下來，并可將在模型研究的結果推廣到原型結構上去。相似第一定理說明相似現象的基本性質，相似判據相等是模型和原型相似的必要條件。
