(五)拔出法檢測混凝土強度

　　拔出法試驗是用一金屬錨固件預埋人未硬化的混凝土澆筑構件內(預埋法)，或在已硬化的混凝土構件上鉆孔埋入一金屬錨固件(后裝法)，然后測試錨固件被拔出時的拉力，由被拔出的錐臺形混凝土塊的投影面積，確定混凝土的拔出強度，并由此推算混凝上的立方抗壓強度，也是一種半破損試驗的檢測方法。見圖18—6—5。

　　預埋法常用于確定混凝土的停止養護、拆模時間及施加后張法預應力的時間，按事先計劃要求布置測點。后裝法則較多用于已建結構混凝土強度的現場檢測，檢測混凝土的質量和判斷硬化混凝土的現有實際強度。我國對后裝拔出法研究較多，并已頒布有關規程，在工程建設中實施和應用。

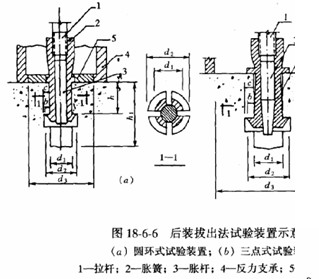

　　后裝拔出法的試驗裝置有圓環式和三點式兩種，見圖18—6—6所示。圓環式拔出裝置適用于粗骨料粒徑d≤40mm的混凝土，試驗時對混凝土損傷較小，但要求測試部位表面溫凝土必須平整。三點式拔出裝置適用于粗骨料粒徑d≤60mm的混凝土，試驗時對混凝士損傷較大，但對測試部位表面平整度要求不高。

　　拔出法試驗的加荷裝置是一專用的手動油壓拉拔儀，見圖18—6—7。整個加荷裝置是支承在承力環或三點支承的承力架上，油缸進油時對拔出桿均勻施加拉力，在油壓表或荷載傳感器上指示拔力。

　　采用后裝法進行單個構件檢測時，應在構件上均勻布置3個測點。當3個拔出力中最大拔出力和最小拔出力與中間值之差均小于中間值的15%時，僅布置3個測點即可;當最大拔出力或最小拔出力與中間值之差大于中間值的15%時(包括兩者均大于中間值的15%)時，應在最小拔出力的測點附近再加測2個測點;當同批構件按批抽樣檢測時，抽檢數量應不少于同批構件的30%，且不少于10件，每個構件不應少于3個測點。

　　測點宜布置在構件澆筑成型的側面，如不能滿足時，可布置在混凝土成型的表面或底面。在構件的受力較大及薄弱部位應布置測點。相鄰兩點的間距不應小于10h，測點距試件邊緣不應小于4h，(h為錨固件的錨固深度)。

　　檢測時應按《后裝拔出法檢測混凝土強度技術規程》CECS 69：94的規定和要求進行，并進行混凝土強度的換算和推定。
