將交流電轉變為直流電稱為整流。實現整流的電路稱為整流電路。
1.半波整流電路
1)整流原理

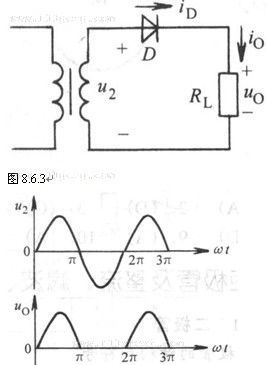

半波整流電路如圖8.6.3所示，由變壓器和二極管組成。變壓器副邊的交流電壓u2在0～π期間為正，二極管D導通，如果忽略正向電壓降，負載電阻RL兩端的電壓uO等于u2;交流電壓u2在π～2π期間為負，二極管D截止，負載電阻RL兩端的電壓uO為0;以后時間與0～2π重復，如圖8.6.4所示。這樣，在負載電阻RL兩端的電壓uO便是一個直流電壓(沒有負值)。由于uO只在交流電壓u2的正半周出現，因而稱為半波整流。
圖8.6.4
2)輸出電壓和輸出電流的計算
由圖8.6.4可知，輸出電壓和輸出電流均是半波變化的，其大小用平均值衡量。設u2=√2U0 sin wt輸出電壓平均值
