搭接關系的種類及表達方式

　　在搭接網絡計劃中，工作之間的搭接關系是由相鄰兩項工作之間的不同時距決定的。

　　時距——在搭接網絡計劃中相鄰兩項工作之間的時間差值。

　　1.結束到開始(FTS)的搭接關系

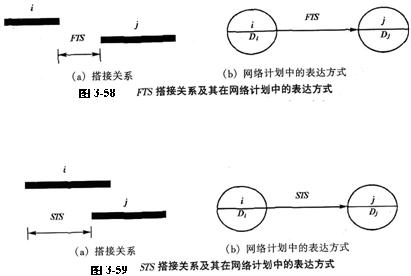

　　從結束到開始的搭接關系如下圖3—58(a)所示，這種搭接關系在網絡計劃中的表達方式如圖3—58(b)所示。

　　例如在修堤壩時，一定要等土堤自然沉降后才能修護坡，筑土堤與修護坡之間的等待時間就是FTS時距。

　　當FTS時距為零時，就說明本工作與其緊后工作之間緊密銜接。當網絡計劃中所有相鄰工作只有FTS一種搭接關系且其時距均為零時，整個搭接網絡計劃就成為前述的單代號網絡計劃。

　　2.開始到開始(STS)的搭接關系轉自環球網校edu24ol.com

　　從開始到開始的搭接關系如圖3—59(a)所示，這種搭接關系在網絡計劃中的表達方式如圖3—59(b)所示。

　　例如在道路工程中，當路基鋪設工作開始一段時間為路面澆筑工作創造一定條件之后，路面澆筑工作即可開始，路基鋪設工作的開始時間與路面澆筑工作的開始時間之間的差值就是STS時距。

　　3.結束到結束(FTF)的搭接關系

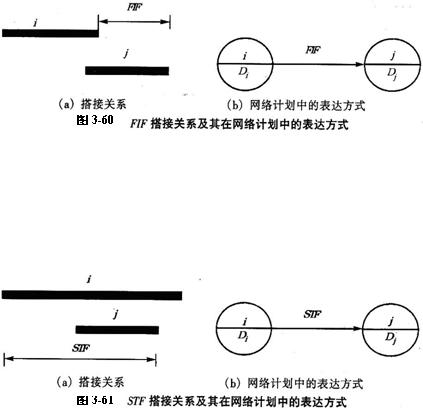

　　從結束到結束的搭接關系如圖3—60(a)所示，這種搭接關系在網絡計劃中的表達方式如圖3—60(b)所示。

　　例如在前述道路工程中，如果路基鋪設工作的進展速度小于路面澆筑工作的進展速度時，須考慮為路面澆筑工作留有充分的工作面。否則，路面澆筑工作就將因沒有工作面而無法進行。路基鋪設工作的完成時間與路面澆筑工作的完成時間之間的差值就是FTF時距。

　　4.開始到結束(STF)的搭接關系

　　從開始到結束的搭接關系如圖3—61(a)所示，這種搭接關系在網絡計劃中的表達方式如下圖3—61(b)所示。

　　5.混合搭接關系

　　在搭接網絡計劃中，除上述四種基本搭接關系外，相鄰兩項工作之間有時還會同時出現兩種以上的基本搭接關系，稱之為混合搭接關系。
