網絡圖和工作

　　網絡圖是由箭線和節點組成，用來表示工作流程的有向、有序網狀圖形。

　　網絡圖中的工作是計劃任務按需要粗細程度劃分而成的、消耗時間或同時也消耗資源的一個子項目或子任務。工作可以是單位工程;也可以是分部工程、分項工程;

　　網絡圖有雙代號網絡圖和單代號網絡圖兩種。

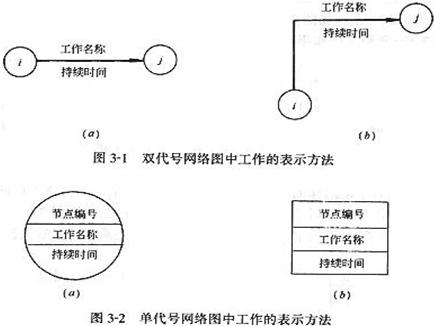

　　雙代號網絡圖又稱箭線式網絡圖，它是以箭線及其兩端節點的編號表示工作;同時，節點表示工作的開始或結束以及工作之間的連接狀態。轉自環球網校edu24ol.com

　　單代號網絡圖又稱節點式網絡圖，它是以節點及其編號表示工作，箭線表示工作之間的邏輯關系。

　　網絡圖中的節點編號嚴禁重復，每一條箭線上箭尾節點編號小于箭頭節點編號。

　　在雙代號網絡圖中，一項工作的名稱可以用其箭尾和箭頭節點編號來表示;而在單代號網絡圖中，一項工作必須有惟一的一個節點及相應的一個代號，該工作的名稱可以用其節點編號來表示。

　　在雙代號網絡圖中，有時存在虛箭線，稱為虛工作。

　　虛工作既不消耗時間，也不消耗資源。

　　虛工作主要用來表示相鄰兩項工作之間的邏輯關系。為了避免兩項工作編號重復，也需要用虛工作加以區分。

　　在單代號網絡圖中，虛擬工作只能出現在網絡圖的起點節點或終點節點處。轉自環 球 網 校edu24ol.com
