　　(五)斜截面的承載力計算

　　1 有腹筋簡支梁的受剪性能

　　( l )沿斜截面破壞的機理及破壞形態

　　由于影響混凝土受彎構件受剪破壞的因素很多，受剪破壞形態復雜，及劉餛凝土構件受剪機理的認識尚不足，國內外規范所采用的計算模式不盡相同。圖14-3-9 ( b )所示的拱形桁架模型只是其中的一種：基本拱體I是拱形衍架的上弦壓桿，拱桿 II 、III 是受壓腹桿，縱向鋼筋是下弦拉桿，箍筋或彎筋是受拉腹桿

　　有腹筋簡支梁沿斜截面的受剪破壞形態可概括為三種：斜壓破壞、剪壓破壞和斜拉破壞。

　　當腹筋的配置數量過多或剪跨比很小(λ< l ) ，或者梁腹部很薄( T 形或工字形薄腹梁)時，在腹筋未達屈服時，梁腹部斜裂縫間混凝土即由于主壓應力過大而發生斜壓破壞。這種梁的受剪承載力主要由梁的截面尺寸及混凝土強度所控制。

　　當腹筋的配置數量適當時，臨界斜裂縫出現后，與斜裂縫相交的腹筋先后達到屈服，斜裂縫開展，最后剪壓區混凝土在復合應力作用下達到極限強度，屬于剪壓破壞。

　　當腹筋的配置數量過少且剪跨比較大(λ> 3 )時，斜裂縫一旦出現，腹筋承受不了原來由混凝土所承擔的拉力，腹筋立即到達屈服，它不能抑制斜裂縫開展，梁發生斜拉破壞。

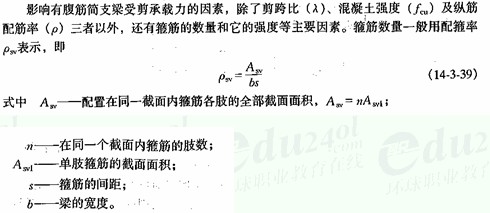

　　( 2 ) 影響受剪承載力的主要因素
