　　二、變形體系的虛功原理

　　變形體系的虛功原理可表述為：變形體系處于平衡的必要和充分條件是：在滿足體系變形協調條件和位移邊界條件的任意微小虛位移過程中，變形體系上所有外力所做虛功的總和(W外)，等于變形體系中各微段截面上的內力在其變形上所做虛功的總和(W變)，即

　　W外=W變 (3—1)

　　上式也稱為變形體系的虛功方程。式中P為作虛功的廣義力，Δ為與P相應的廣義位移;C是支座的線位移或角位移，R是與C相應的作虛功的支座反力或反力矩;M、N、V分別表示作虛功的平衡力系中微段上的彎矩、軸向力、剪力;dθ、du、dη分別表示虛位移狀態中同一微段的彎曲變形、軸向變形、平均剪切變形。

　　對變形體系虛功方程(3—2)應注意理解以下幾點：

　　(1)剛體系的虛功原理只是變形體系虛功原理的一種特殊情況，對剛體系來講，W變= 0，式(3—2)即成為剛體系虛功方程。

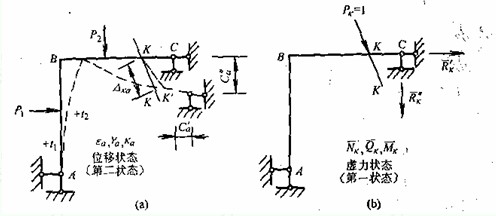

　　(2)式(3—2)是一個既可作為幾何方程(變形協調方程)，又可作為平衡方程的綜合性方程。例如當受力平衡狀態為實際狀態，位移狀態為虛設狀態時，變形體系的虛功原理就稱為變形體系的虛位移原理，可利用它來求解受力平衡狀態中的未知力，這時的虛功方程，實質上代表平衡方程;當位移狀態為實際狀態，受力平衡狀態為虛設狀態時，變形體系的虛功原理就稱為變形體系的虛力原理，可利用它來求解位移狀態中的未知位移，此時的虛功方程，實質上代表幾何方程。本章的結構位移計算，就是以變形體系的虛力原理作為理論依據的。

　　(3)變形體系的虛功原理適用于彈性、非彈性、線性、非線性等變形體系的結構分析。
