第四節 鋼 屋 蓋

　　一、屋蓋結構的組成和布置

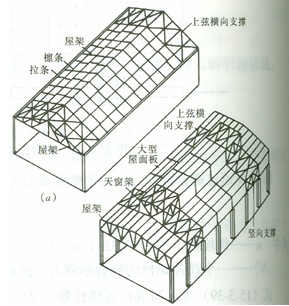

　　鋼屋蓋結構由屋面材料、檁條、屋架、托架和天窗架、屋面支撐等構件組成。根據屋面材料和屋面結構布置情況可分為無檁屋蓋和有檁屋蓋兩種。當屋面材料采用預應力大型屋面板時，屋面荷載可通過大型屋面板直接傳給屋架，這種屋蓋體系稱為無檁屋蓋(圖15-4-1b);當屋面材料采用瓦楞鐵皮、石棉瓦、波形鋼板和鋼絲網水泥板等時，屋面荷載要通過檁條傳給屋架，這種體系稱為有檁屋蓋(圖15-4-1a)。

　　無檁屋蓋施工快，屋面剛度大，但大型屋面板自重大;有檁屋蓋屋面材料自重輕，用料省，但屋面剛度差。兩種屋蓋體系各有優缺點，具體設計時應根據建筑物使用要求。結構特性、材料供應情況和施工條件等綜合考慮而定。

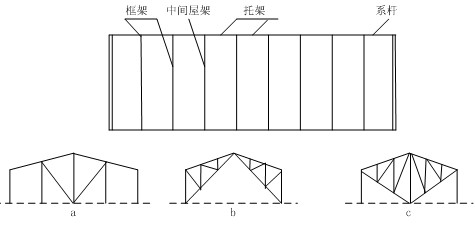

　　屋架的跨度和間距取決于柱網布置，而柱網布置則根據建筑物工藝要求和經濟合理等各方面因素而定。無檁屋蓋因受大型屋面板尺寸的限制(大型屋面板的尺寸一般為1.5m×6m)，故屋架跨度一般取3m的倍數，常用的有15m、18m、21m……36m等，屋架間距為6m;當柱距超過屋面板長度時，就必須在柱間設置托架，以支承中間屋架(下圖)。有檁屋蓋的屋架間距和跨度比較靈活，不受屋面材料的限制。

　　為了采光和通風等要求，屋蓋上常需設置天窗。天窗的形式有縱向天窗、橫向天窗和井式天窗等三種;一般采用縱向天窗，縱向天窗形式如圖15-4-3所示。橫向天窗和井式天窗可不另設天窗架，只需將部分屋面材料和屋面構件仍設置在上弦，就形成了天窗。這兩種天窗的構造和施工都比較復雜，但用鋼量較省。
