　　(二)試驗加載裝置設計

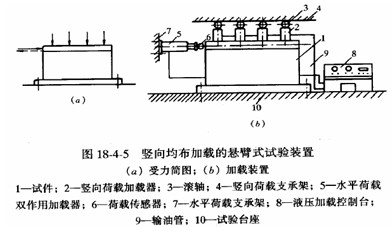

　　1.豎向均布加載的懸臂式試驗裝置(圖18—4—5).

　　該裝置在豎向加載器頂部裝有特制的滾軸，當墻體受水平荷載產生水平位移時，豎向荷載的作用點與相對位置不發生變化，可以保證試件有可平移滑動的邊界和受力狀態。

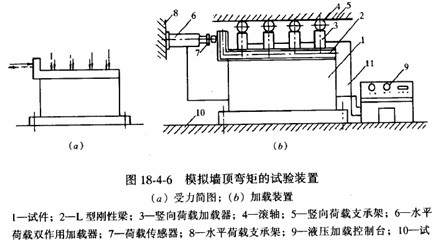

　　采用這種裝置時試件高寬比不宜大于1/3，否則試驗時可能出現彎曲而產生水平裂縫，導致彎剪型破壞。這種裝置比較接近于頂層墻體的工作情況。對于其他層次墻頂還有彎矩作用，這時要求墻頂作用的是非均布豎向荷載，可采用圖18—4—6的裝置，通過墻頂剛性的L型橫梁，對墻頂產生彎矩效應。另一種方法就是采用多層墻體試件，增大墻體的高寬比來滿足彎剪型破壞的試驗要求。
