　　五、薄殼和網架結構試驗

　　薄殼和網架是適用于大跨度建筑的空間結構。一般按結構實際尺寸用縮小1/5—1/20的模型作為試驗對象，可將這種縮尺模型作為縮小了若干倍的實物結構直接計算，最后將試驗結果和理論值直接比較。

　　(一)試件安裝和加載方法

　　薄殼結構一般均有側邊構件，其支承方式可類似雙向平板一樣，可有四角支承或四邊支承，這時結構支承可用固定鉸、活動鉸及滾軸等組成。

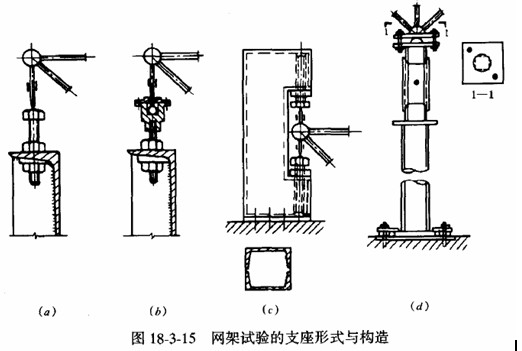

　　網架結構在試驗中一般按實際結構支承點的個數將網架模型支承在剛性較大的型鋼圈梁上。一般支座均為受壓，采用螺栓做成高低可調節的支座，如圖18—3—15(a)所示。由于網架平面體型的不同，在邊界角點及其鄰近的支座經常可能出現受拉現象，在工程試驗中采用了鋼球鉸點支承形式如圖18—3—15(b)，圖18—3—15(c)所示鎖形拉壓兩用支座，它可以適應于受壓或受拉的受力狀態。對于四立柱支承的方形雙向正交網架模型試驗中，采用了球面板做成的鉸接支座(圖18—3—15d)。

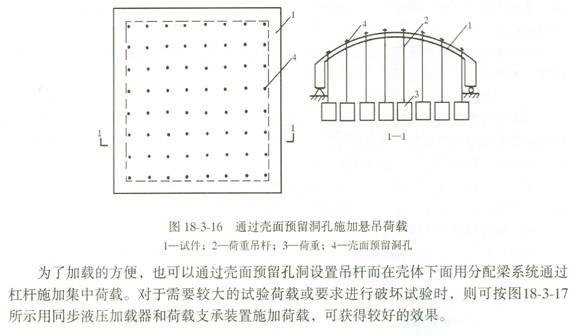

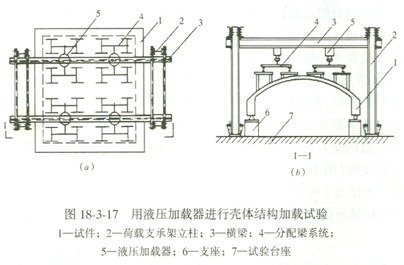

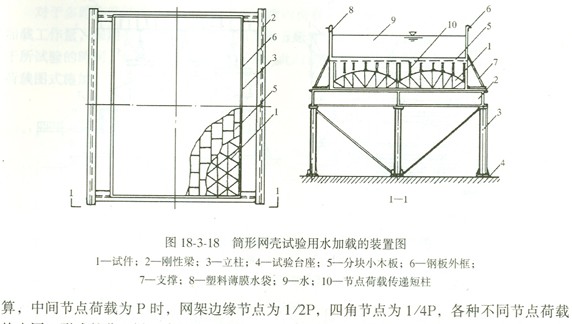

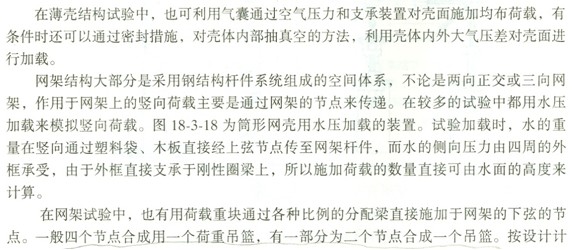

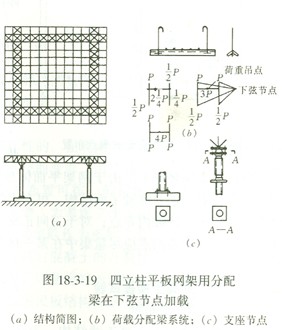

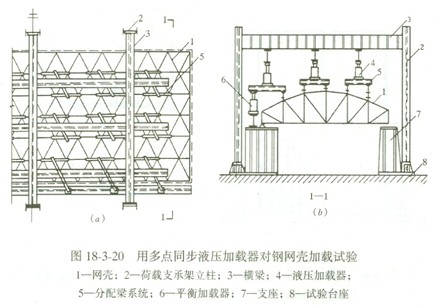

　　殼體結構一般情況下可以用重力直接加載，將荷載分垛鋪設于殼體表面;也可以通過殼面預留的洞孔直接懸吊荷載(圖18—3—16)并可在殼面上用分配梁系統施加多點集中荷載。
