　　(二)試驗觀測和測點布置

　　壓桿與柱的試驗一般觀測各級荷載下的側向位移值及變形曲線;控制截面或區域的應力變化規律以及裂縫開展情況。

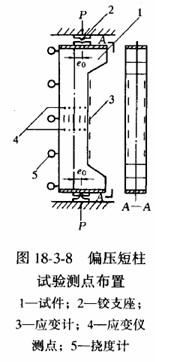

　　圖18—3—8所示為偏心受壓短柱試驗時的測點布置。試件的側向位移是由布置在受拉區邊緣的百分表或撓度計進行量測，除了量測中點最大的側移值外，可用側向五點布置法量測側移曲線。對于正位試驗的長柱它的側向位移可用經緯儀觀測。

　　受壓區邊緣布置應變測點，可以單排布點于試件側面的對稱軸線上或在受壓區截面的邊緣兩排對稱布點。壓桿中部沿壓桿截面高度布置5～7個應變測點。受拉區鋼筋應變同樣可以用內部電測方法進行。

　　對于雙肢柱試驗，除了測量肢體各截面的應變外，尚需測量腹桿的應變，以確定各桿件的受力情況。其中應變測點在各截面上下成對布置，以便分析各截面上可能產生的彎矩。
