(三)建筑石膏的技術性質

　　建筑石膏是一種白色粉末狀的氣硬性膠凝材料,密度為2. 60g/cm3 ~ 2. 75g/cm3 ,堆積密度為800kg/m3 ~ 1000kg/m3。

　　建筑石膏凝結硬化速度快,它的凝結時間隨鍛燒溫度、磨細程度和雜質含量等情況的不同而不同。一般與水拌和后,在常溫下數分鐘即可初凝, 30min以內即可達終凝。在室內自然干燥狀態下,達到完全硬化約需一星期。

　　建筑石膏的水化,理論需水量只占半水石膏重量的18.6% ,但實際上為使石膏漿體 具有一定的可塑性,往往需加水60% ~80%,多余的水分在硬化過程中逐漸蒸發,使硬 化后的石膏留有大量的孔隙,一般孔隙率約為50% ~60%,因此建筑石膏硬化后,強度 較低,表觀密度較小,導熱性較低,吸聲性較好等等。

　　建筑石膏在凝結硬化過程中,體積略有膨脹,硬化時不出現裂縫,可不摻加填料而單 強使用,并可很好地填充模型。硬化后的石膏,表面光滑,顏色潔白,以石膏制作的制 品,尺寸準確、輪廓清晰,可鋸可釘,具有很好的裝飾性。

　　石膏硬化后的結晶物CaSO4·2HzO遇到火燒時,結晶水蒸發,吸收熱量,并在表面生成具有良好絕熱性的無結晶水產物,起到阻止火焰蔓延和溫度升高的作用,所以石膏有良好的抗火性。

　　另外,建筑石膏的熱容量和吸濕性大,可均衡調節室內環境的溫度和濕度。

　　建筑石膏硬化后,具有很強的吸濕性和吸水性,在潮濕的環境中,晶體間的粘結力削 弱.強度明顯降低,在水中晶體還會溶解而引起破壞,在流動的水中破壞更快。硬化石膏 的軟化系數約為0.2~0.3;若石膏吸水后受凍,則孔隙內的水分結冰,產生體積膨脹, 使硬化后的石膏體破壞。所以,石膏的耐水性和抗凍性均較差。此外,若在溫度過高的環 境中使用(超過650C) ,二水石膏會脫水分解,使強度降低。因此,建筑石膏不宜用于潮 溫和溫度過高的環境中。

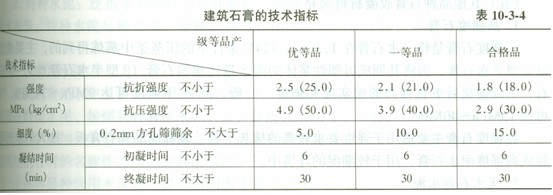

　　根據GB 9776-88規定,建筑石膏按強度、細度、凝結時間指標分為優等品、一等 品和合格品三個等級,見表10-3-4。其中,抗折強度和抗壓強度為試樣與水接觸后兩小時 得的。

　　建筑石膏按產品名稱、抗折強度及標準號的順序進行產品標記,例如:抗折強度為2.5MPa的建筑石膏表示為:建筑石膏2. 5GB9776 。

　　建筑石膏在貯運過程中,應防止受潮及混入雜物。不同等級的建筑石膏應分別貯運不得混雜。一般貯存期為三個月;超過三個月,強度將降低30%左右。超過貯存期限的石膏應重新進行質量檢驗,以確定其等級

2010年結構師考試9月18、19日

結構工程師基礎科目(一)考試普通化學練習題匯總    2010年注冊結構工程師模擬題集錦

更多信息請訪問：
